Содержание
- Виды расходомеров
- Принцип работы расходомера
- Поверка приборов учета
- Критерии выбора расходомера
Одно из главных условий рационального ведения домашней бухгалтерии - строгий учет всех расходов, в том числе и потребления электричества, газа, воды. Для этого каждое жилое помещение должно быть оборудовано специальным прибором - расходомером.
Виды расходомеров
Расходомер - это прибор учета жидкости или газа в помещении. На бытовом уровне прибор часто называют счетчиком, хотя это и неправильно. Расходомеры монтируют прямо на трубе, по которой проходит вода или газ, или рядом с ней. Измерительные приборы различаются между собой по типу конструкции и принципу действия.
Электромагнитные
В основе этих измерителей лежит принцип электромагнитной индукции Фарадея. В таких приборах проводящая жидкость, например, вода, проходит между магнитными полюсами, тем самым создавая ЭДС. Расходомер замеряет напряжение между электродами и высчитывает объем жидкости, проходящей по магистрали.
Этот метод надежен и точен, ведь сам по себе прибор не влияет на скорость движения жидкости. Расходомеры этого типа особенно долговечны, так как в них нет движущих элементов.
Преимущества электромагнитных приборов - это приемлемая цена, отсутствие деталей в поперечном разрезе и обширный диапазон замеров.
Недостаток только один: прибор реагирует на внешние осадки.

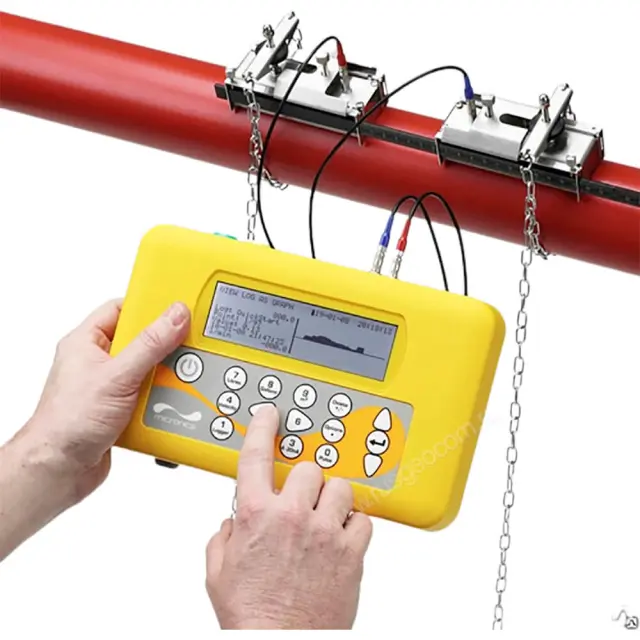

Ультразвуковые
В прибор учета вмонтирован передатчик ультразвуковых импульсов (УЗС). При движении жидкости по магистрали происходит снос ультразвуковой волны. Вследствие этого изменяется время попадания сигнала в приемник. При движении сигнала через струю время прохождения увеличивается, если импульс следует против потока, а если вдоль - уменьшается.
Ультразвуковые приборы учитывают объемный расход воды на основе разности времени прохождения УЗС по течению потока и против него.
Преимущества ультразвуковых приборов - выгодная стоимость, отсутствие в поперечном разрезе подвижных и неподвижных деталей, средний диапазон замеров и возможность монтажа на трубопроводы большего диаметра.
К недостаткам можно отнести чувствительность прибора к осадкам, вибрациям и перекосам потока (однолучевые приборы).

Счетчики перепада давления
Действие данного типа расходомеров основано на замерах перепадов давления, возникающих при прохождении энергоносителя через сопло, шайбу или другое сужающее устройство. В этом сужении скорость потока изменяется, давление растет: чем скорость потока выше, тем расход больше.
Преимущество этой модели заключается в отсутствии подвижных частей.
Из недостатков стоит отметить малый диапазон измерений, чувствительность прибора к осадкам и наличие механической преграды для жидкости в виде сопла или шайбы.
Вихревые
Вихревые расходомеры замеряют частоту колебаний, возникающих в потоке жидкости или газа, когда те обтекают препятствия.
Преимущество прибора - отсутствие в корпусе подвижных элементов.
Среди недостатков стоит отметить препятствия в поперечном разрезе, ограничение по значениям, чувствительность к перепадам температур. К тому же прибор реагирует на вибрации.
Тахометрические
Тахометры измеряют скорость вращения, количество оборотов крыльчатки или турбины в потоке газа, пара или воды. Принцип действия прибора не зависит от того, какая деталь в нем установлена: турбина или крыльчатка. Разница заключается в том, что крыльчатка вращается перпендикулярно потоку, а турбина - параллельно.
Главные преимущества прибора - невысокая цена, отсутствие необходимости подключения к электричеству.
Недостатки тахометра - механические препятствия при движении жидкости, небольшой динамический диапазон, значительные погрешности в замерах, частые поломки и короткий срок эксплуатации. Большое значение имеет и качество воды, так как примеси влияют на точность замеров.
Кориолисовы
В основу работы данных расходомеров положен эффект Кориолиса: изменение фаз механических колебаний U-образных патрубков, внутри которых и движется пар, газ или жидкость. Сила Кориолиса, воздействующая на стенки колеблющегося патрубка, изменяется под давлением пара или воды.
Положительные качества прибора - прямые замеры массового расхода, нечувствительность к осадкам, отсутствие препятствий во внутреннем разрезе, независимость результатов измерений от электропроводности.
Недостатки расходомера - высокая цена, сложность в изготовлении и чувствительность к вибрациям.
Принцип работы расходомера
Принцип действия расходомера строится на законе электромагнитной индукции. Согласно ему, ЭДС в проводнике находится в прямой зависимости от скорости перемещения проводника в магнитном поле. В индукционных приборах в качестве проводника выступает измеряемая электропроводящая жидкость.
Работа приборов с сужающим устройством основывается на изменении потенциальной энергии замеряемого вещества при прохождении через зауженное сечение трубы. Скорость потока в последнем увеличивается, поэтому и давление в узком сечении ниже статического давления перед сужающимся участком.
Круглое отверстие внутри сужающего устройства расположено концентрично относительно стенок трубы, его диаметр меньше внутреннего диаметра трубопровода. Прибор с сужающим устройством оборудован бесшкальным дифманометром в комплекте с самопишущим вторичным устройством.
Поверка приборов учета
Со временем точность показаний любого прибора снижается. Поэтому все расходомеры нужно систематически поверять. Существуют следующие виды поверки:
- Первичная. Проводится сразу после изготовления прибора.
- Периодическая. Согласно закону, ее нужно проводить каждые два года.
- Внеплановая. Необходима при срыве пломбы или при потере подтверждающих госповерку документов.
Есть два способа поверки приборов учета:
- Демонтировать расходомер, вместо него поставить временную перемычку, а само устройство отдать на поверку в метрологию.
- Не снимать прибор, а пригласить метрологов на дом. Они проверят работу прибора на месте в течение часа.
Первый вариант не очень удобный, так как требует много времени и денег. Нужно пригласить специалиста, который снимет прибор, установит перемычку, а затем вмонтирует счетчик после поверки обратно.
К тому же процесс поверки прибора может занять целый месяц, а в это время плата за газ или воду будет рассчитываться по среднему расходу за предыдущие 6 месяцев, а не по факту потребления. Если прибавить сюда же расходы на пломбировку расходомера и оплату самой поверки, сумма получится внушительная.
Многие владельцы предпочитают выполнять поверку приборов без снятия. К преимуществам этого варианта относится быстрота выполнения процедуры и отсутствие дополнительных расходов на пломбировку, демонтаж и оплату по средним значениям.
Критерии выбора расходомера
Расходомеры устанавливают на пар, газ, воду и другие жидкости. Самые востребованные приборы учета сегодня - расходомеры, которые определяют давление исходя из изменений значений, которые возникают в трубопроводе из-за прибора сужения.
При выборе измерителя нужно учесть такие критерии:
- Физические свойства измеряемой среды;
- Пропускная способность прибора;
- Погрешность измерений;
- Температурный диапазон.
Кроме того, есть датчики расхода, которые адаптируются под разные эксплуатационные условия.
