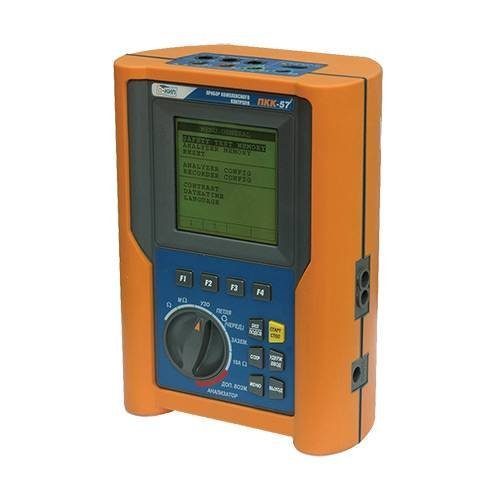

ПКК-57 |
Измерение целостности проводников |
Макс. напряжение теста (авто, R+time, R-time) |
От 4 до 24 В, постоянное (без нагрузки) |
Тестовый ток |
> 0,2 А, постоянный (сопротивление < 5 Ом) |
Разрешение |
1 мА |
Диапазон измерений |
0,01…9,99 Ом / 10,9…99,9 Ом |
Разрешение |
0,01 Ом / 0,1 Ом |
Погрешность измерения |
± (2,0 % + 2 ед.сч.) |
Измерение целостности проводников тест 10 А |
Макс. напряжение теста |
до 12 В, переменное (без нагрузки) |
Тестовый ток |
> 10 А, переменный (сопротивление < 0,5 Ом) |
Диапазон измерений |
0,001…0,999 Ом |
Погрешность измерения |
± (1,0 % + 2 ед.сч.) |
Измерение падения напряжения в цепях присоединения |
Макс. напряжение теста |
до 12 В, переменное (без нагрузки) |
Тестовый ток |
> 10 А, переменный (сопротивление < 0,5 Ом) |
Диапазон измерений |
0,01…9,99 В |
Погрешность измерения |
± (1,0 % + 2 ед.сч.) |
Схема измерения |
4-х проводная |
Измерение времени отключения УЗО |
Тестовый ток |
10-30-100-300-500 мА |
Начальное значение дифф. тока (I) и время отключения |
1…999 тестовый ток 1/2 IN, IN |
1…200 тестовый ток 2 IN для ВДТ общего типа |
1…250 тестовый ток 2 IN для ВДТ селективного типа |
1…50 тестовый ток 5 IN для ВДТ общего типа |
1…160 тестовый ток 5 IN для ВДТ селективного типа |
Разрешение |
1 мс |
Погрешность измерений |
± (2 % + 2 ед. счета) |
Измерение отключающего тока УЗО |
Измерение тока отключения (до 10мА) |
АС-тип (0,5-1,4) × IΔN; А-тип (0,5-2,4) × IΔN |
Измерение тока отключения (> 10мА) |
АС-тип (0,5-1,4) × IΔN; А-тип (0,5-2) × IΔN |
Разрешение |
0,1×IΔN |
Погрешность измерения |
± 5,0% |
Измерение сопротивления изоляции |
Тестовое напряжение |
50 / 100 / 250/ 500 / 1000 В, постоянное |
Диапазон измерений |
0,01…99,99 МОм / 50 В; 0,01…199,9 МОм / 100 В; 0,01…499 МОм / 250 В; |
0,01…999 МОм / 500 В; 0,01…1999 МОм / 1000 В |
Погрешность измерения |
от ± (2,0 % + 2 ед.сч.) до ± (5,0 % + 2 ед.сч.) |
Измерение напряжения прикосновения (Uп) |
Диапазон измерений |
0…2 × Uп (Uп = от 25 В до 50 В) |
Разрешение |
0,1 В |
Погрешность измерения |
± (5,0 % + 3 ед.сч.) |
Измерение полного сопротивления заземления (без отключения УЗО) |
Диапазон измерений заземления |
1…1999 Ом (с учетом заземления сооружения и коммуникаций) |
Разрешение |
1 Ом |
Погрешность измерения |
1 … 1999 Ом (с учетом заземления сооружения и коммуникаций) |
Схема измерения |
4-х проводная |
Измерение частоты напряжения |
Основная гармоника |
50 Гц ± 5 %; 60 Гц ± 5 % (47,0….63,6) |
Разрешение |
0,1 Гц |
Погрешность |
± (1,0 % + 1 ед.сч.) |
Напряжение (тест УЗО, петли, чередование фаз) |
Диапазон измерений |
0 В….460 В |
Разрешение |
1 В |
Погрешность |
± (3,0 % + 2 ед.сч.) |
Измерение сопротивление цепи "фаза - фаза", "фаза - нейтраль" |
Диапазон измерений (Ом) |
0,01…9,9 ; 10…199,9 |
Разрешение |
0,01 Ом / 0,1 Ом |
Погрешность |
± (5,0 % +3 ед.сч.) |
Измерение сопротивление шины "фаза - земля" |
Диапазон измерений (Ом) |
0,01…19,9 ; 20…199,9 ; 200…1999 |
Разрешение |
0,01 Ом/ 0,1 Ом/ 1 Ом |
Погрешность |
± (5,0 % +3 ед.сч.) |
Измерение сопротивление шины "земля" (без отключения УЗО ) |
Тестовый ток |
15 мА |
Тестовое напряжение |
100…250 В, постоянное |
Диапазон измерений |
0,01…1999 Ом |
Разрешение |
1 Ом |
Погрешность |
± (5,0 % +3 ед.сч.) |
Измерение сопротивления заземления (с доп. штырями) |
Диапазон измерений (Ом ) |
0,01…19,9 / 20…199,9 / 200…1999 |
Погрешность измерения |
± (5,0 % +3 ед.сч.) |
Схема измерения |
4-х проводная |
Тестовый ток / напряжение |
до 10 мА / до 20 В ср.кв. (77,5 Гц) |
Измерение проводимости грунта (Р) |
Диапазон измерений (Ом × м) |
0,6…20…200…1999 / 2К…99К…125,6К |
Разрешение (Ом × м) |
0,01…0,1…1 / 0,01 К….0,1 К |
Погрешность измерения |
± (5,0 % +3 ед.сч.) |
Схема измерения |
4-х проводная (разнос штырей 10 м) |
Тестовый ток / напряжение |
до 10 мА / до 20 В ср.кв. (77,5 Гц) |
Напряжение (RMS) |
Диапазон измерений (автовыб.) |
15…310 В; 310…600 В |
Разрешение |
0,2 В / 0,4 В |
Погрешность |
± (0,5 % + 2 ед.сч.) |
Входной импеданс |
300 кОм |
Чередование фаз |
индикация (до 400 В) |
Провалы напряжения и перенапряжения |
Диапазон измерений (ручной выбор) |
15…310 В; 310…600 В |
Разрешение |
0,2 В / 0,4 В |
Погрешность измерения напряжения |
± (1,0 % + 2 ед.сч.) |
Интервал между выборками |
10 мс (за полупериод f=50 Гц) |
Погрешность измерения |
± 10 мс |
Входной импеданс |
300 кОм |
Ток (RMS) (внеш. преобразователь 1 А/ мВ) |
Диапазон измерений (автовыб.) |
5….260 А; 260…1000 А |
Погрешность измерения |
± (0,5 % + 2 ед.сч.) |
Входной импеданс |
200 кОм |
Измерение активной мощности |
Диапазон измерений |
0…999,9 Вт/ 1…999,9 кВт/ 1…999,9 МВт/ 1000…9999,9 МВт |
Разрешение |
0,1 Вт/ 0,1 кВт/ 0,1 МВт/ 1 МВт |
Измерение реактивной мощности |
Диапазон измерений (ВАР) |
0…999,9 / 1…999,9 К/ 1…999,9 М/ 1000…9999,9 М |
Разрешение |
0,1 ВАР/ 0,1 кВАР/ 0,1 МВАР/ 1 МВАР |
Измерение полной мощности |
Диапазон измерений (ВА) |
0…999,9/ 1…999,9 К/ 1…999,9 М/ 1000…9999,9 М |
Разрешение |
0,1 ВА/ 0,1 кВА/ 0,1 МВА/ 1 МВА |
Погрешность измерения |
± (1,0 % + 2 ед. счета + погрешность преобразователя) |
Измерение активной энергии |
Диапазон измерений (Втч) |
0…999,9/ 1…999,9К/ 1…999,9 М/ 1000…9999,9 М |
Разрешение |
0,1 Втч/ 0,1 кВтч/ 0,1 МВтч/ 1 МВтч |
Измерение реактивной энергии |
Диапазон измерений (ВАРч) |
0…999,9/ 1…999,9К/ 1…999,9 М/ 1000…9999,9 М |
Разрешение |
0,1 ВАРч/ 0,1 кВАРч/ 0,1 МВАРч/ 1 МВАРч |
Погрешность измерения |
± (1,0 % + 2 ед. счета + погрешность преобразователя) |
Измерение коэффициента мощности (cos φ) |
Диапазон измерений (град.) |
0,20 / 0,50 / 0,80 |
Разрешение |
0,01 |
Погрешность измерения (град.) |
0,6/ 0,7/ 1,0 |
Измерение гармоник (напряжение и ток) |
Диапазон измерений |
от 0 (DC) до 49-й гармоники |
Коэффициент гармонических искажений (THD) |
0…99,9 % |
№ гармоники |
0…25 гарм.; 26…33 гарм.; 34…49 гарм. |
Погрешность измерения |
± (5% +2 ед. сч.); ± (10% +2 ед. сч.); ± (15%+2 ед. сч.) |
Разрешение |
0,1 В/ 0,1 А |
Измерение температуры |
Пределы измерений |
-20…+80°С |
Разрешение |
0,1 |
Измерение влажности |
Пределы измерений |
0…100% |
Разрешение |
0,1% |
Измерение освещенности |
Пределы измерений |
0,001…20 Лкс / 0,1…2000 Лкс/ 1…20 кЛкс |
Разрешение |
0,001…0,02 Лкс/ 0,1…2 Лкс/ 1…20 Лкс |
Измерение токов утечки |
Диапазон установки |
0,5 ...999,9 мА |
Разрешение |
0,1мА |
Погрешность измерения |
± (5% +2 ед. сч.) |
Общие данные |
Дисплей |
Графический ЖК-дисплей высокого разрешения с подсветкой (73 × 73 мм; 128 × 128 точек) |
Внутренняя память |
999 тестов |
Длина записи (63 параметра) |
> 30 суток при t дискр. 15 мин (автономная запись) |
Условия эксплуатации |
0 °С…40 °С, отн. влажность < 80 % |
Напряжение питания |
1,5 В × 6 (тип АА) (в комплект не входят) |
Ресурс батарей |
До 1000 тестов (до 20 часов записи) |
Габаритные размеры |
225 × 165 × 105 мм |
Масса |
1,7 кг |
.
