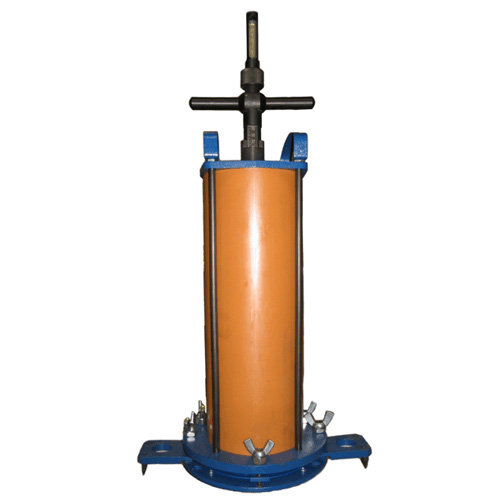

Плотномер ПБД является плотномером водобаллонного типа, измеряющем объем лунки с последующим определением фактической плотности после взвешивания материала, взятого из лунки.
Прибор плотномер предназначен для контроля качества уплотнения щебеночных и гравийных оснований и покрытий из смесей, зерновой состав которых отвечает требованиям ГОСТ 25607-94.
Может быть использован для контроля плотности земляного полотна из крупнообломочных грунтов и ПГС при крупности не более 80 мм. Рекомендуется использовать плотномер ПБД-КМ при контроле уплотнения слоев дорожной одежды из грунтов и каменных материалов, укрепленных цементом и битумом, в случаях когда исключена возможность отбора проб кернами или вырубками, например, из-за пониженной прочности стабилизированного материала.
Принцип действия баллонного плотномера ПБД-КМ
- На поверхности подлежащего испытанию слоя разравнивают требуемую площадь, после чего устанавливают лист основания и закрепляют его, чтобы он не смещался
- Плотномер через полый стержень поршня заливают водой, затем, слегка вдавив поршень, вытесняют из цилиндра воздух
- После этого перекрывают наполнительное отверстие. Плотномер помещают на лист основания и поджимают оболочку на выровненную грунтовую поверхность. По шкале определяют начальный объем
- Оттягивают поршень и снимают аппарат с листа основания. Через круглое отверстие в листе основания выкапывают лунку с примерно вертикальными стенками
- Глубина лунки должна обеспечивать минимальный объем пробы в соответствии с максимальной крупностью грунта п.2.4. ГОСТ 28514-90
- Плотномер вновь устанавливают на листе основания и закрепляют, после чего поршень вдавливают до тех пор, пока оболочка не прижмется к стенкам лунки. После этого на шкале считывают значение вытесненного объема. Без изменения положения прибора, вытягиванием поршня, воду из резиновой оболочки направляют в аппарат и повторно определяют начальный объем. Если два считанных значения отличаются друг от друга не более чем на 2%, то за основу следует брать их среднее значение. В противном случае следует повторить испытание.
