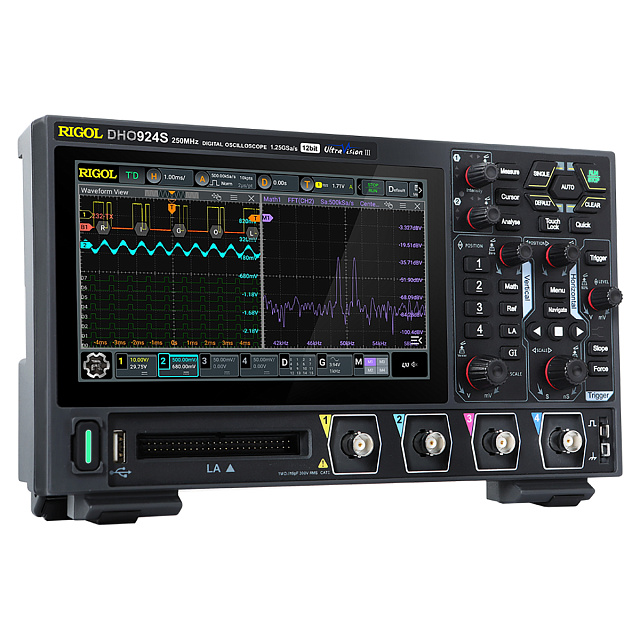

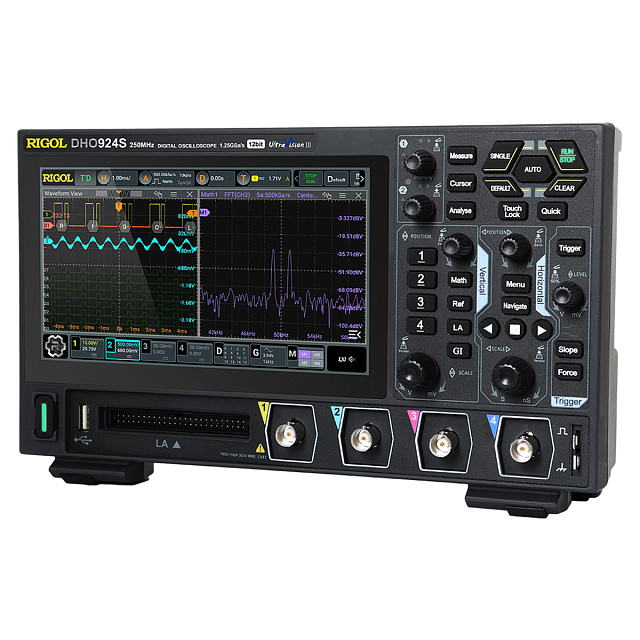

Параметр
|
Значение
|
|
Полоса пропускания (- 3дБ) Z вх. = 1 МОм
|
250 МГц
|
|
Расчетное время нарастания (10%~90%, тип)
|
≤ 1,4 нс
|
|
Количество входных каналов
|
4 аналоговых входа
16 цифровых входов
|
|
Режим выборки
|
выборка в реальном времени
|
|
Максимальная частота дискретизации
|
1,25 Гвыб/с (1 канал)
625 Мвыб/с (2 канала)
312,5 Мвыб/с (4 канала)
|
|
Максимальная глубина памяти
|
50 млн. точек (1 аналоговый канал)
25 млн. точек (2 аналоговых канала)
10 млн. точек (4 аналоговых канала)
|
|
Максимальная скорость захвата сигнала
|
1 000 000 осц/с (Ultra Acquire Mode)
30 000 осц/с (Vector Mode)
|
|
Вертикальное разрешение
|
12 бит
|
|
Аппаратная запись и воспроизведение сигналов в реальном времени
|
до 500 000 кадров (одноканальный режим)
|
|
Пиковый детектор
|
захват глитчей от 1,6 нс
|
|
Тип и размер дисплея
|
7 дюймовый емкостный экран
с функцией мультитач/управление жестами
|
|
Разрешение дисплея
|
1024 х 600 пикселей
|
|
Система вертикального отклонения аналоговых каналов
|
|
Входная связь
|
по постоянному току, переменному току или заземление
|
|
Входной импеданс
|
1 МОм ± 1%
|
|
Входная емкость
|
15 пФ ± 3 пФ
|
|
Коэффициент деления пробников
|
0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X и 50000X
|
|
Максимальное входное напряжение:
|
CAT I 300 Вскз или 400 Впик (DC+ В пик)
|
|
Чувствительность по вертикали:
|
от 200 мкВ/дел до 10 В/дел
|
|
Диапазон смещения по постоянному току:
|
± 0,5 В (< 500 мкВ/дел)
± 1 В (≥ 500 мкВ/дел, ≤ 65 мВ/дел)
± 8 В (> 65 мВ/дел, ≤ 270 мВ/дел)
± 20 В (> 270 мВ/дел, ≤ 2,75 В/дел)
± 100 В (> 2,75 В/дел, < 10 В/дел)
|
|
Динамический диапазон
|
± 4 деления (12 бит)
|
|
Ограничение полосы пропускания
|
20 МГц, полная полоса пропускания,
выбор своего значения для каждого канала
|
|
Относительная погрешность усиления по постоянному току
|
± 1% от всей шкалы при > 5 мВ/дел
± 2% от всей шкалы при ≤ 5 мВ/дел
|
|
Точность смещения по постоянному току
|
≤200 мВ/дел (±0,1 дел ±2 мВ ± 1,5 % смещения)
>200 мВ/дел (±0,1 дел ±2 мВ ± 1,0 % смещения)
|
|
Изоляция/развязка между каналами
|
≥100:1
|
|
Напряжение пробоя статическим напряжением ESD
|
±8 кВ (на BNC входе)
|
|
Система вертикального отклонения цифровых каналов
|
|
Количество каналов
|
16 (D0-D7, D8-D15)
|
|
Диапазон пороговых уровней
|
±15,0 В, с шагом 10 мВ
|
|
Точность установки порогового уровня
|
± (100,00 мВ + 3% от установленного уровня)
|
|
Варианты установки порогового уровня
|
TTL(1,4 В), CMOS 5.0 (2,5 В), CMOS 3.3 (1,65 В), CMOS 2.5 (1,25 В), CMOS 1.8 (0,9 В), ECL (-1,3 В), PECL (3,7 В), LVDS (1,2 В), 0,0 В, определяемый пользователем порог (для одного канала)
|
|
Максимальное входное напряжение
|
± 40 В пик CAT I; переходное перенапряжение 800 В пик
|
|
Максимальный входной динамический диапазон
|
±10 В + порог
|
|
Минимальный размах входного напряжения
|
500 мВ пик-пик
|
|
Входной импеданс
|
101 кОм
|
|
Емкостная нагрузка пробника
|
8 пФ
|
|
Разрешение по вертикали
|
1 бит
|
|
Горизонтальная развертка аналоговых каналов
|
|
Диапазон временной развертки
|
от 2 нс/дел до 500 с/дел
точная настройка
|
|
Разрешение по времени
|
100 пс
|
|
Погрешность частоты опорного генератора
|
± 25 х 10-6 ± 5 х 10-6/год
|
|
Диапазон задержки развертки по времени
|
перед запуском -5 дел.
после запуска 1 с или 100 дел (большее из значений)
|
|
Диапазон временной точности
|
± (погрешность временной развертки х показание) ± (0,001 x ширина экрана) ± 20 пс
|
|
Диапазон межканальной коррекции смещения
|
± 100 нс ± 1 пс
|
|
Межканальное время задержки (тип)
|
≤ 2 нс
|
|
Горизонтальная развертка
|
YT по умолчанию
XY (каналы 1/2/3/4)
SCAN ≥ 200 мс/дел
ROLL ≥ 50 мс/дел
|
|
Горизонтальная развертка цифровых каналов
|
|
Минимальная длительность детектируемого импульса
|
5 нс
|
|
Максимальная входная частота
|
200 МГц
|
|
Диапазон временного расхождения между каналами
|
± 5 нс
|
|
Система захвата
|
|
Максимальная частота дискретизации аналоговых каналов
|
1,25 Гвыб/с (1 канал)
625 Мвыб/с (2 канала)
312,5 Гвыб/с (4 канала)
|
|
Максимальная глубина памяти для аналоговых каналов
|
50 млн. точек (1 аналоговый канал)
25 млн. точек (2 аналоговых канала)
10 млн. точек (4 аналоговых канала)
|
Режимы захвата
|
обычный – по умолчанию
|
|
пиковый детектор – захват глитчей до 1,6 нс
|
|
среднеквадратический детектор – 2, 4, 8, 16…65536 точек усреднения
|
|
скорость захвата до 1 000 000 осц/с
|
|
Система запуска/синхронизации
|
|
Источник сигнала запуска
|
аналоговые каналы (1 – 4), цифровые каналы (D0-D15)
|
|
Режим запуска
|
автоматический, нормальный, одиночный
|
|
Диапазон удержания
|
От 8 нс до 10 с
|
|
Развязка триггера
|
DC (постоянный ток)
AC (переменный ток)
подавление частот до 120 кГц (только внутренний триггер)
подавление частот свыше 120 кГц (только внутренний триггер)
|
|
Подавление шума
|
увеличение задержки для схемы запуска (только внутренний триггер), вкл./выкл.
|
|
Полоса пропускания системы запуска
|
полоса пропускания аналоговых входов
|
|
Чувствительность системы запуска
|
внутренний запуск: 0,5 дел.: ≥50 мВ/дел
0,7 дел.: при вкл. подавлении шума
|
|
Диапазон установки порога срабатывания запуска
|
внутренний запуск: ± 4,5 делений от центра экрана
|
|
Типы запуска
|
по переднему фронту, по импульсу, по заднему фронту, по видео, запуск по шаблону, по длительности, по тайм-ауту, по ранту, по окну, по задержке, по настройке/удержанию, по N-му фронту, по RS232/UART, по I2C, по SPI, по CAN, по LIN
|
|
Поиск и навигация
|
|
Виды поиска
|
по фронту, по импульсу
|
|
Источник
|
любой аналоговый канал
|
|
Копирование
|
копирование установок из системы поиска в систему синхронизации и обратно
|
|
Отображение результатов
|
таблица событий, может быть экспортирована во внешнюю/внутреннюю память
|
|
Навигация
|
навигация по времени: переход к полученным осциллограммам во временном порядке
навигация по событиям: использует клавиши навигации для прокрутки результатов поиска событий и перехода к указанному событию
навигация по кадрам: переход к указанному сегменту кадра в режиме UltraAcquire.
|
