Датчик измерения влажности в сыпучем материале PCE-MWM 240 с метровым диапазоном. Версии А и В

Датчик измерения влажности в сыпучем материале PCE-MWM 240 с метровым диапазоном. Версии А и В
Датчик измерения влажности в сыпучем материале PCE-MWM 240 с метровым диапазоном. Версии А и В
В наличии
353 671 руб.
-0%
353 671 руб.
- +
Датчик измерения влажности в сыпучем материале PCE-MWM 240 с метровым диапазоном. Версии А и В
0
353 671 руб.
Добавлено
В сравнение
В сравнении
Артикул:
В наличии
Цена
353 671 руб.
-0%
353 671 руб.
- +
Способы оплаты
Доставка

Промышленный стационарный влагомер для сыпучих материалов / Для гранулированных материалов, пластиков, зерна и любых сыпучих веществ / / установка в продуктопроводах и емкостях / Большой рабочий диапазон, от -20 до +145 град/ /рабочий диапазон по влажности: от 0 до 100 %/ Модель PCE-MWM 240-B VHF-Band Sensor / продолжительные непрерывные измерения

Промышленный стационарный влагомер для сыпучих материалов /

Для гранулированных материалов, пластиков, зерна и любых сыпучих веществ /

/ установка в продуктопроводах и емкостях /

Большой рабочий диапазон, от -20 до +145 град/

/рабочий диапазон по влажности: от 0 до 100 %/

Модель PCE-MWM 240-B VHF-Band Sensor

/ продолжительные непрерывные измерения

Промышленный стационарный влагомер предназначен для измерения влажности сыпучих материалов в месте их хранения, емкостях, цистернах, силосах, в продуктопроводах и пр. Влагомер может работать со всеми типами сыпучих материалов без ограничений. Рабочий диапазон - от 0 до 100 % влажности, от -20 до +145 град по температуре

Прибор имеет стационарное исполнение и позволяет проводить продолжительные непрерывные измерения в потоке

Принцип измерения ооснован на изменении харатеристики ОВЧ излучения при прхождении через материал. Измеритель влажности представляет собой погружной датчик и электронный блок управления. Сенсоры поставляются в двух исполнениях. Оба выполнены из нержавеющей стали AISI321, но имеют конструктивные отличия.

ВАРИАНТ 1 (PCE-MWM 240-A): гибкий сенсор длиной 200 мм
Сенсор расчитан на работу под сильным механическим воздействием рабочей среды, гибкая (упругая) конструкция аммортизирует удары по корпусу. Для установки сенсора на стенке трубопровода предусмотрены специальные крепления

Вариант 2 (PCE-MWM 240-B): Жесткий сенсор длина 500 ... 1500 мм

этот вариант датчика жестко устанавливается в распор в трубопроводе или лотке от одной стенки до другой.

Оба сенсора работают ТОЛЬКО ПРИ УСЛОВИИ полного погружения в материал (не менее 100 мм), для достижения заявленного уровня точности.

Технические харатеристики:

Диапазон измерений0 ... 100 %
Максимальная допустимая ошибка (абсолютная)Δ= 0,02 +0,025·W
Рабочий диапазон температуры-20 ... +145 °C
Режим работыпродолжительное непрерывное измерение
Частота обновления1 сек
Питание24 VDC
Потребление 200 мА
Время прогрева30 мин
ВыходыRS485 (Modbus RTU), 4-20 mA
[RS485: max. длина кабеля 1000 м; 4-20 mA: max. длина 100 м (max. длина до SPS)]
Входы2 x цифровой 24 В

Габариты сенсора

длина 500 ... 1000 мм, Ø 15 ... 30 мм
Габариты гибкого сенсора (исполнение 2) длина 200 мм, Ø 15 ... 30 мм
Габариты электронного блока255 х 170 x 60 мм
Класс защиты сенсора IP65
Класс защиты электронного блока IP54
Габариты
Сенсор жесткий2 ... x кг (в зависимости от длины)
Сенсор гибкий3 кг
Блок управления2 кг

Датчик измерения влажности сыпучего материала является незаменимым устройством, когда необходимо измерить содержание влаги в различных материалах, в горнодобывающей промышленности, нефтехимической промышленности, в сельском хозяйстве, а также в производстве строительных материалов. Это не радиоизотопное устройство, что означает, что измеритель влажности не содержит радиоактивных материалов, безопасен для использования и освобождает пользователя от необходимости обеспечения радиационной безопасности, а также от затрат на утилизацию радиоизотопных устройств. Кроме того, нет никакой необходимости в получении лицензии для работы устройств и машин, генерирующих ионизирующее излучение

Преимуществом и надежностью конструкции устройства является то, что оно основано на измерении диапазона волн УКВ. Для того, чтобы иметь возможность измерять неоднородные материалы, длина волны должна превышать размер гранул испытуемого материала, только в этом случае сигнал не будет слабеть и изменяться из-за неоднородности материала. Гранулы могут быть даже больше, чем 5 см в диаметре, и именно поэтому такие материалы, как песок, гравий, щебень, древесные опилки, зерно, мука, семена, древесная и резиновая стружка, руда и т.д., включены в список возможных материалов для измерения с помощью датчика измерения влажности. Это позволяет получить очень точные результаты, усредняя их по всему объему, даже при неоднородности материалов.

Как и все наши влагомеры, структура влагомера PCE-MWM 240 довольно проста: электронный блок и датчик (включает в себя датчик в форме палки из нержавеющей стали диаметром 14-30 мм). Датчик устройства является очень прочным и устойчивым к негативным воздействиям, таким как механические нагрузки от абразивных материалов, а также имеет высокую механическую прочность и герметичность. Зонд даже подходит для работы при очень высоких температурах до 200°C, так как произведен из нержавеющей стали и имеет керамические уплотнения, которые используются при производстве.

В зависимости от потока материала существуют два варианта измерителей влажности (оба предназначены для бункеров и конвейеров):

Измерение влажности в потоке Версия 1 (PCE-MWM 240-A): датчик зонда имеет кронштейн U-образной формы, который устанавливается на стенку бункера с помощью соединений. Измеритель влажности предназначен для измерения влажности сыпучих материалов (щебень, силикатная масса, глина, песок, опилки и т.д.) в бункерах, силосах, дозаторах, на конвейерных лентах и смесителях, используемых в производстве силикатного кирпича, а также на винтовых конвейерах.

Когда датчик с зондом U-образной формы устанавливается на конвейерной ленте, поток сыпучего материала формируется направляющими пластинами. Видимый сверху поток материала ограничен пластиной, стабилизирующей плотность материала в измеряемой области, и гарантирует высокую точность измерений.

Измерение влажности в потоке Версия 2 (PCE-MWM 240-B): датчик зонда имеет прямую форму стержня с концами, которые фиксируются специальными муфтами на противоположных стенках бункера. Датчик позволяет управлять большими объемами материала, обеспечивая точные данные о содержании влаги в материале.

Датчик влажности для сыпучих материалов – форма стержня Датчик влажности для сыпучих материалов – п-образный кронштейн

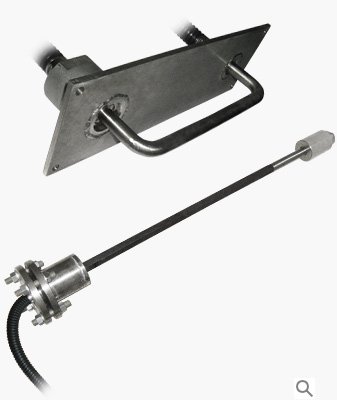

Обе версии датчика измерения влажности

Измеритель влажности предназначен для измерения влажности в сыпучих материалах (песок, щебень, силиконовая масса, глина и т.д.) в бункерах, силосах и дозаторах. Особенностью данной модели является большая длина зонда (до 1,2 м), а объем измерения - до 1 кубического метра. Различия во влажности в отдельных локальных зонах, а также прилипание материала к стенкам бункера не влияют на качество результатов измерений.

Установка измерителя влажности на выходе из бункера позволяет получить оценку влажности материала непосредственно перед дозированием. Это решение позволяет определить необходимую общую дозу воды в инертном объеме, которую следует поместить в бетономешалку.

Датчик в виде прямого стержня является простым и устойчивым к любым механическим воздействиям, ударам и вибрации. Фланцевое крепление зонда в бункере обеспечивает его надежную фиксацию и позволяет быстро снимать и устанавливать датчик в течение нескольких минут.

Если сыпучий продукт загружается на конвейер сверху, то собирающий канал с прямым зондом должен быть установлен в зоне нагрузки выше пояса. Зонд монтируется в муфтах на стенках собирающего канала, как это показано на рисунках ниже.

конвейерная лентаконвейерная лентаПоперечное сечение датчика влажности для винтового конвейера  (п-образный кронштейн) винтовой конвейер

Измеритель влажности предназначен для контроля уровня влажности в древесной стружке, опилках, песке, глине и других подобных материалах. Зонд датчика представляет собой штырь длиной до 0,6 м, изготовленный из нержавеющей стали 12Х18Н10Т, диаметр зонда - 14 мм. Датчик этого измерителя влажности может быть закреплен на стенках бункера, а также над конвейерной лентой.

Рекомендуемое применение - для установки в местах выгрузки материала на конвейере. В зоне погрузки над лентой устанавливается коллекторная коробка. Зонд фиксируется в муфте на стенках ящика.

Измеряемый материал должен покрывать зонд полностью; толщина слоя материала выше зонда должна достигать 20 см. Требуемая высота уровня измеряемого материала может быть достигнута за счет регулирования скорости конвейерной ленты, а также путем создания дополнительной заслонки на выходе, частично перекрывающей поток. Так как зонд выполнен в виде стержня с резьбой, его длина может изменяться (от 20 см до 50 и более см), уровень материала также может регулироваться путем выбора правильной ширины канала.

Несколько особенностей помогли улучшить производство пеллет, так как контроль над опилками стал возможным. На картинке видно, что древесные опилки также можно контролировать в винте, когда в нем находится измеритель влажности.

Как упоминалось выше, устройство может использоваться в бункерах и конвейерах. Зонд устанавливается на стенах в специальных стальных держателях. Очень легко вставить его для установки и снять его через отверстия в держателях. Монтаж производится с помощью держателей муфты с металлическим основанием непосредственно на стене бункера или металлическом щите. Конструкция измерителя влажности позволяет просто выполнять монтаж и демонтаж датчика во время работы. Муфтодержатели приварены непосредственно к стене бункера или фиксируются с помощью сварки на отдельном щите, который установлен и закреплен на стенке бункера. Это решение устраняет необходимость точной регулировки муфт при монтаже их на стенку бункера.

Зонды могут быть разными по размеру и варьируются от 20 см до 1,5 м. Длинный зонд обеспечивает усреднение результатов измерений по всему объему продукции. Различия влажности в отдельных местах не приводят к ошибкам в измерении влажности.

Измеритель влажности подходит для установки на заводских дозаторах продукта для контроля влажности карбонатного щебня, гранитного щебня и песка. Использование влагомера является наиболее эффективным, когда он работает в составе автоматизированной системы бетонной смесительной установки. По результатам измерения влажности песка, щебня и гравия, автоматическая система контроля автоматически регулирует вес дозы инертных компонентов и воды. Это значительно улучшает качество смесей и уменьшает потерю времени на их исправление.

Технические характеристики:
- Зонд U-формы

Применение датчика измерения влажности с метровым диапазоном для сыпучих материалов внутреннее применение датчика измерение влажности с метровым диапазоном для сыпучих материалов

внутреннее применение датчика измерение влажности с метровым диапазоном для сыпучих материалов Наружное применение датчика измерения влажности сыпучих материалов с метровым диапазоном

- Стержневой датчик

Датчик влажности для сыпучих материалов – форма стержня Датчик влажности для сыпучих материалов – форма стержня

Датчик влажности для сыпучих материалов – форма стержня Датчик влажности для сыпучих материалов – форма стержня

Диапазон измерения0 ... 100 %
Пределы допускаемой абсолютной погрешности результатов измерений массовой доли водыΔW= 0,02 +0,025·W
(см. примечание 1 см. примечание 1 )
Диапазон рабочих температур-20 ... +145 °C
Режим продолжительной работынепрерывная работа
Период измерения1 с
Напряжение питания - Номинальное / - Допустимое24 (18 ... 36) В постоянного тока
Потребление тока, не более чем200 мА
Входная мощность<0,1 Вт
Разогрев при запуске30 мин
Выход

RS 485 Modbus RTU, 4-20 мА [RS485: макс. длина кабеля 1000 м; 4-20 мА: макс. длина кабеля 100 м (макс длина кабеля к блоку SPS)]
Габариты
Зонд U-формы
Стержневой зонд

L 500...1500 мм, Ø 15...30 мм
L 250 мм, Ø 14 мм
Общие габариты электрического блока255 x 170 x 60 мм
Класс защиты (датчик)IP65
Класс защиты (электрический блок)IP54
Масса
Зонд U-формы
Стержневой зонд
Электрический блок

2 ... x кг
3 кг
2 кг



Влажность W [%]
Абсолютная погрешность ΔW [%]
0 ... 6
0,3
6 ... 8
0,4
8 ... 10
0,5
10 ... 20
1,0
20 ... 50
2,5
50 ... 100
5,0
