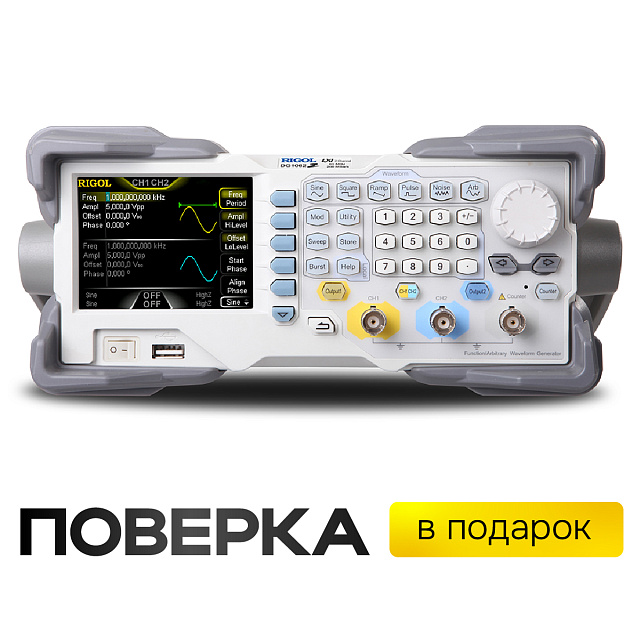

Параметр
|
Значение
|
|
Максимальная выходная частота
|
60 МГц
|
|
Количество каналов
|
2
|
|
Форма сигнала
|
стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум 160 типов специальной формы
|
|
Частотные характеристики
|
|
синусоидальный сигнал
|
1 мкГц ~ 60 МГц
|
|
прямоугольный сигнал
|
1 мкГц ~ 25 МГц
|
|
импульсный сигнал
|
1 мкГц ~ 25 МГц
|
|
пилообразный сигнал
|
1 мкГц ~ 1 МГц
|
гармоники
|
1 мкГц ~ 20 МГц
|
белый шум (Гаусс)
|
полоса 60 МГц (-3дБ)
|
специальной формы
|
1 мкГц ~ 20 МГц
|
|
Разрешение по частоте
|
1 мкГц
|
|
Точность установки (18°C ~ 28°C)
|
±1 ppm
|
|
Синусоидальный сигнал
|
|
Гармонические искажения
|
типичное (0 дБм)
< -65 дБн (DC ~ 10 МГц)
< -55 дБн (>10МГц ~ 30 МГц)
< -50 дБн (>30МГц ~ 60 МГц)
|
|
Общие гармонические искажения
|
< 0,075% (10-20 кГц, 0 дБм)
|
|
Негармонические искажения
|
типичное (0 дБм)
< -70 дБн (DC ~ 10 МГц)
< -70 дБн + 6 дБ/октаву (>10 МГц)
|
|
Фазовый шум
|
типичное (0 дБм)
-125 дБн/Гц @ 10 кГц
|
|
Прямоугольный сигнал
|
|
Время нарастания / спада
|
< 10 нс (1 Вп-п) типичное
|
|
Выброс
|
< 5 % (100 кГц, 1 Вп-п) типичное
|
|
Коэф. заполнения
|
0,01% ~ 99,99% (ограничена установленной частотой)
|
|
Ассиметрия
|
1% период +5 нс
|
|
Джиттер (СКЗ)
|
типичное
2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
200 пс (>5 МГц, 1 Вп-п)
|
|
Пилообразный сигнал
|
|
Нелинейность
|
< 1% (1 кГц, 1 Вп-п, 100% симметрия) типичное
|
|
Симмметрия
|
0 ~ 100%
|
|
Импульсный сигнал
|
|
Длительность импульса
|
≥ 16 нс (ограничена установленной частотой)
|
|
Время нарастания / спада
|
≥ 10 нс (ограничена установленной частотой и длительностью импульса)
|
|
Выброс
|
< 5 % (1 Вп-п) типичное
|
|
Джиттер (СКЗ)
|
типичное
2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
200 пс (>5 МГц, 1 Вп-п)
|
|
Специальная форма
|
|
Максимальное количество точек участвующих в формировании сигнала
|
8 ~ 2 М точек (16 М точек опция)
|
|
Вертикальное разрешение
|
14 бит
|
|
Частота дискретизации
|
200 Мвыб/сек
|
|
Время нарастания
|
< 5 нс (1 Вп-п) типичное
|
|
Джиттер (СКЗ)
|
типичное
2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
200 пс (>5 МГц, 1 Вп-п)
|
|
Способ редактирования
|
по точкам, сегментами, встроенное построение формы
|
|
Генератор гармоник
|
|
Порядок гармоник
|
≤ 8
|
|
Тип гармоник
|
четные, нечетные, все, пользовательские
|
|
Амплитуда гармоник
|
регулируемая для каждой гармоники
|
|
Фаза гармоник
|
регулируемая для каждой гармоники
|
|
Характеристики выхода
|
|
Амплитуда (50 Ом)
|
2,5 мВп-п - 10 Вп-п (≤10 МГц)
2,5 мВп-п ~ 5 Вп-п (>10 МГц ~ 30 МГц)
2,5 мВп-п ~ 2,5 Вп-п (>30 МГц ~ 60 МГц)
|
|
Точность установки
|
±(1%+1 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто)
|
|
Неравномерность АЧХ
|
типичное (синус, 2,5В)
±0,1 дБ (≤10 МГц)
±0,2 дБ (>10 МГц ~ 60 МГц)
|
|
Единицы установки
|
Вп-п, Вскз, дБм
|
|
Разрешение
|
0,1 мВпп или 4 бит
|
|
Смещение (50 Ом)
|
|
Диапазон
|
±5 Впп АС+DC
|
|
Точность установки
|
±(1% + 5 мВ +0,5% от амплитуды)
|
|
Выход сигнала
|
|
Импеданс
|
50 Ом (типичное)
|
|
Защита
|
от короткого замыкания, автоматическое отключение выхода при перегрузке
|
|
Модуляция
|
|
Тип модуляции
|
AM, FM, PM, ASK, FSK, PSK, PWM
|
|
AM Модуляция (AM)
|
|
|
Несущая
|
синус, прямоугольный, пила, произвольной формы (кроме DC)
|
|
Источник
|
внутренний / внешний
|
|
Модулирующий сигнал
|
синус, прямоугольный, пила, шум, произвольной формы
|
|
Частота модуляции
|
2 мГц ~ 50 кГц
|
|
Коэффициент модуляции
|
0% ~ 120%
|
|
ЧM Модуляция (FM)
|
|
Несущая
|
синус, прямоугольный, пила, произвольной формы (кроме DC)
|
|
Источник
|
внутренний / внешний
|
|
Модулирующий сигнал
|
синус, прямоугольный, пила, шум, произвольной формы
|
|
Частота модуляции
|
2 мГц ~ 50 кГц
|
|
ФM Модуляция (PM)
|
|
Несущая
|
синус, прямоугольный, пила, произвольной формы (кроме DC)
|
|
Источник
|
внутренний / внешний
|
|
Модулирующий сигнал
|
синус, прямоугольный, пила, шум, произвольной формы
|
|
Частота модуляции
|
2 мГц ~ 50 кГц
|
|
Девиация
|
0 ~ 360°
|
|
Частотная манипуляция (FSK)
|
|
Несущая
|
синус, прямоугольный, пила, произвольной формы (кроме DC)
|
|
Источник
|
внутренний / внешний
|
|
Модулирующий сигнал
|
прямоугольный с коэффициентом заполнения 50%
|
|
Частота переключения
|
2 мГц ~ 1 МГц
|
|
Амплитудная манипуляция (ASK)
|
|
Несущая
|
синус, прямоугольный, пила, произвольной формы (кроме DC)
|
|
Источник
|
внутренний / внешний
|
|
Модулирующий сигнал
|
прямоугольный с коэффициентом заполнения 50%
|
|
Частота переключения
|
2 мГц ~ 1 МГц
|
|
Фазовая манипуляция (PSK)
|
|
Несущая
|
синус, прямоугольный, пила, произвольной формы (кроме DC)
|
|
Источник
|
внутренний / внешний
|
|
Модулирующий сигнал
|
прямоугольный с коэффициентом заполнения 50%
|
|
Частота переключения
|
2 мГц ~ 1 МГц
|
|
Фазовая манипуляция (PSK)
|
|
Несущая
|
синус, прямоугольный, пила, произвольной формы (кроме DC)
|
|
Источник
|
внутренний / внешний
|
|
Модулирующий сигнал
|
прямоугольный с коэффициентом заполнения 50%
|
|
Частота переключения
|
2 мГц ~ 1 МГц
|
|
Режим пачек импульсов
|
|
Форма
|
синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC)
|
|
Частота несущей
|
2 мГц ~ 60 МГц
|
|
Количество импульсов в пачке
|
от 1 до 1000000 или бесконечное
|
|
Начальная / Конечная фаза
|
от 0° до 360°
|
|
Внутренний период
|
от 1 мкс до 500 с
|
|
Стробированный запуск
|
Внешний запуск
|
|
Источник запуска
|
ручной, внешний, внутренний
|
|
Задержка запуска
|
от 0 нс до 100 с
|
|
Режим свипирования (качания)
|
|
Форма
|
синус, прямоугольный, пила, произвольной формы (кроме DC)
|
|
Закон
|
линейный, логарифмический, ступенчатый
|
|
Направление
|
вверх / вниз
|
|
Диапазон частот
|
верхняя и нижняя частота свипирования ограничена несущей частотой
|
|
Время свипирования
|
от 1 мс до 500 с
|
|
Время стояния / возврата
|
от 0 мс до 500 с
|
|
Источник запуска
|
ручной, внешний, внутренний
|
|
Маркер
|
спадающий фронт или синхросигнал (программируется)
|
|
Частотомер
|
|
Измеряемый параметр
|
частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения
|
|
Частотный диапазон
|
1 мrГц ~ 200 МГц
|
|
Разрешение по частоте
|
7 разрядов/с (время счета = 1 с)
|
|
Диапазон периода
|
5 нс ~ 16 дней
|
Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена)
|
DC связь
|
DC диапазон девиации
|
+1.5 В DC
|
|
1 мкГц ~ 100 МГц
|
50 мВскз ~ ±2,5 В AC+DC
|
|
100 МГц ~ 200 МГц
|
100 мВскз ~ ±2,5 В AC+DC
|
AC связь
|
1 мкГц ~ 100 МГц
|
50 мВскз ~ ±2,5 Вп-п
|
|
100 МГц ~ 200 МГц
|
100 мВскз ~ ±2,5 Вп-п
|
|
Длительность импульса и коэффициент заполнения (DC связь)
|
диапазон частоты: 1 мкГц ~ 25 МГц
диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC
длительность импульса: ≥20 нс
разрешение: 5 нс
|
|
Коэффициент заполнения
|
0 ~ 100%
|
Параметры входа
|
входной импеданс
|
1 МОм
|
|
тип связи
|
AC, DC
|
|
ФНЧ
|
ON: полоса 250 кГц,
OFF: полоса 200 МГц
|
|
опасное напряжение (1 МОм)
|
±7 В AC+DC
|
Система запуска
|
уровень запуска: ±2,5 В
|
|
чувствительность: от 0% (гистерезис 140 мВ) до 100% (гистерезис 2 мВ)
|
|
Время счета
|
1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с
|
|
Входы/выходы 10 МГц
|
|
Вход внешнего опорного сигнала
|
|
Частота
|
10 МГц ± 50 Гц
|
|
Уровень
|
250 мВп-п ~ 5 Вп-п
|
|
Время блокировки
|
< 2 c
|
|
Выход внутреннего опорного сигнала
|
|
Частота
|
10 МГц ± 50 Гц
|
|
Уровень
|
3,3 Вп-п
|
|
Выход синхронизации
|
|
Уровень
|
TTL
|
|
Импеданс
|
50 Ом
|
|
Основные характеристики
|
|
Тип дисплея
|
жидкокристаллический, 4,3" TFT, 480 х 272, 16 млн. цветов
|
|
Питание
|
100~240 В АСскз, 45~65 Гц
|
|
Интерфейс
|
USB устройство, USB host (2), GPIB, LAN (LXI Class C)
|
|
Потребляемая мощность
|
не более 40 Вт
|
|
Рабочая температура
|
10 °C...40 °C
|
|
Габаритные размеры
|
261 х 112 х 318 мм
|
|
Вес
|
3,2 кг / 4,5 кг (с упаковкой)
|
