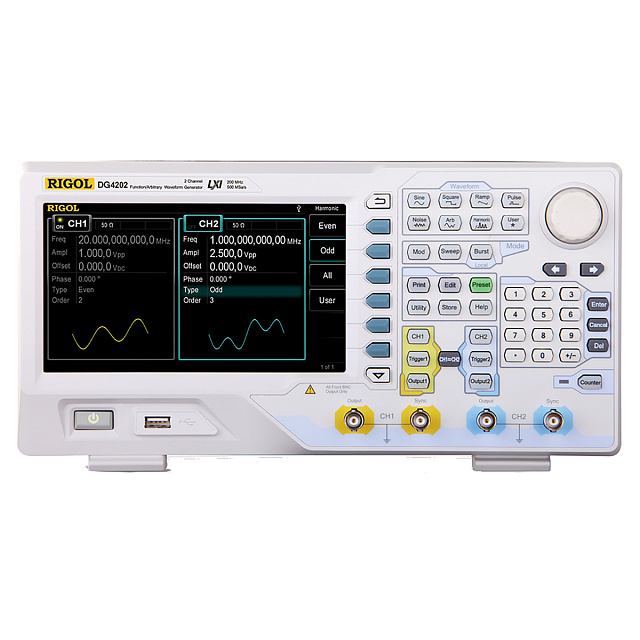

Параметр
|
Значение
|
|
Максимальная выходная частота
|
200 МГц
|
|
Количество каналов
|
2
|
|
Форма сигнала
|
стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум 150 типов специальной формы
|
|
Частотные характеристики
|
Диапазон
|
синусоидальный сигнал
|
1 мкГц ~ 200 МГц
|
прямоугольный сигнал
|
1 мкГц ~ 60 МГц
|
импульсный сигнал
|
1 мкГц ~ 50 МГц
|
пилообразный сигнал
|
1 мкГц ~ 5 МГц
|
гармоники
|
1 мкГц ~ 100 МГц
|
|
белый шум (Гаусс)
|
полоса 120 МГц (-3дБ)
|
|
специальной формы
|
1 мкГц ~ 50 МГц
|
|
Разрешение по частоте
|
1 мкГц
|
|
Точность установки (18°C ~ 28°C)
|
2 ppm
|
Синусоидальный сигнал
|
|
Нелинейные искажения
|
|
DC-1 МГц
|
< -60 дБн
|
|
1 МГц - 10 МГц
|
< -55 дБн
|
|
10 МГц - 100 МГц
|
< -50 дБн
|
|
100 МГц - 160 МГц
|
< -40 дБн
|
|
Коэффициент гармоник
|
< 0,1% (10-20 кГц)
|
|
Общие гармонические искажения
|
<0,2% (DC ~ 20 кГц, 1 Вп-п)
|
|
Негармонические искажения
|
< -65 дБн (DC ~ 10 МГц)
|
|
Фазовый шум
|
-115 дБн/Гц @ 10 кГц
|
|
Прямоугольный сигнал
|
|
Время нарастания / спада
|
< 8 нс (1 кГц, 1 Вп-п)
|
|
Выброс
|
< 3 % (1 кГц, 1 Вп-п)
|
Коэф. заполнения
|
≤ 10 MГц
|
20% ~ 80%
|
10 мГц ~ 40 MГц
|
40% ~ 60%
|
> 40 MГц
|
50%
|
|
Ассиметрия
|
регулируемая
|
|
Джиттер (СКЗ)
|
2 ppm + 500 пс (≤5 МГц, 1 Вп-п)
500 пс (>5 МГц, 1 Вп-п)
|
|
Пилообразный сигнал
|
|
Нелинейность
|
< 1% (1 кГц, 1 Вп-п, 100% симметрия)
|
|
Симмметрия
|
0 ~ 100%
|
|
Импульсный сигнал
|
|
Длительность импульса
|
≥ 10 нс
|
|
Время нарастания / спада
|
≥ 5 нс
|
|
Период
|
от 25 нс до 1000000 с
|
|
Выброс
|
< 3 % (1 кГц, 1 Вп-п)
|
|
Джиттер (СКЗ)
|
2 ppm + 500 пс (≤5 МГц, 1 Вп-п)
500 пс (>5 МГц, 1 Вп-п)
|
|
Специальная форма
|
|
Максимальное количество точек участвующих в формировании сигнала
|
16 К
|
|
Вертикальное разрешение
|
14 бит
|
|
Частота дискретизации
|
500 Мвыб/сек
|
|
Время нарастания
|
> 5 нс (1 Вп-п)
|
|
Джиттер (СКЗ)
|
2 ppm + 500 пс (≤5 МГц, 1 Вп-п)
500 пс (>5 МГц, 1 Вп-п)
|
|
Интерполяция
|
выключена, линейная
|
|
Способ редактирования
|
по точкам, сегментами
|
|
Генератор гармоник
|
|
Порядок гармоник
|
≤ 16
|
|
Тип гармоник
|
четные, нечетные, все, пользовательские
|
|
Амплитуда гармоник
|
регулируемая
|
|
Фаза гармоник
|
регулируемая
|
|
Характеристики выхода
|
|
Амплитуда (50 Ом)
|
1 мВп-п - 10 Вп-п (≤20 МГц)
1 мВп-п ~ 5 Вп-п (>20 МГц ~ 60 МГц)
1 мВп-п ~ 2,5 Вп-п (> 60 МГц ~ 120 МГц)
1 мВп-п ~ 1 Вп-п (> 120 МГц ~ 200 МГц)
|
|
Точность установки (1 кГц, >10 мВп-п, синус)
|
±(1%+2 мВ)
|
|
Неравномерность АЧХ (синус, 1,25 Вп-п, 50 Ом)
|
±0,1 дБ (≤10 МГц)
±0,2 дБ (>10 МГц ~ 60 МГц)
±0,4 дБ (>60 МГц ~ 100 МГц)
±0,8 дБ (>100 МГц ~ 160 МГц)
±1,0 дБ (>160 МГц ~ 200 МГц)
|
|
Единицы установки
|
Вп-п, Вскз, дБм
|
|
Разрешение
|
1 мВ или 3 бит
|
|
Смещение (50 Ом)
|
|
Диапазон
|
±5 В АС+DC
|
|
Точность установки
|
±(1% + 5 мВ +0,5% от амплитуды)
|
|
Выход сигнала
|
|
Импеданс
|
50 Ом
|
|
Защита
|
от короткого замыкания, автоматическое отключение выхода при перегрузке
|
|
Модуляция
|
|
Тип модуляции
|
AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM
|
|
AM Модуляция (AM)
|
|
Несущая
|
синус, прямоугольный, пила, шум, произвольной формы (кроме DC)
|
|
Источник
|
внутренний / внешний
|
|
Модулирующий сигнал
|
синус, прямоугольный, пила, шум, произвольной формы
|
|
Частота модуляции
|
2 мГц ~ 50 кГц
|
|
Коэффициент модуляции
|
0% ~ 120%
|
|
ЧМ Модуляция (FM)
|
|
Несущая
|
синус, прямоугольный, пила, шум, произвольной формы (кроме DC)
|
|
Источник
|
внутренний / внешний
|
|
Модулирующий сигнал
|
синус, прямоугольный, пила, шум, произвольной формы
|
|
Частота модуляции
|
2 мГц ~ 50 кГц
|
|
ФМ Модуляция (PM)
|
|
Несущая
|
синус, прямоугольный, пила, шум, произвольной формы (кроме DC)
|
|
Источник
|
внутренний / внешний
|
|
Модулирующий сигнал
|
синус, прямоугольный, пила, шум, произвольной формы
|
|
Частота модуляции
|
2 мГц ~ 50 кГц
|
|
Девиация
|
0 ~ 360°
|
|
Частотная манипуляция (FSK, 3FSK, 4 FSK)
|
|
Несущая
|
синус, прямоугольный, пила, шум, произвольной формы (кроме DC)
|
|
Источник
|
внутренний / внешний - для FSK
внутренний - для 3FSK, 4FSK
|
|
Модулирующий сигнал
|
прямоугольный с коэффициентом заполнения 50%
|
|
Частота переключения
|
2 мГц ~ 1 МГц
|
|
Амплитудная манипуляция (ASK)
|
|
Несущая
|
синус, прямоугольный, пила, шум, произвольной формы (кроме DC)
|
|
Источник
|
внутренний / внешний
|
|
Модулирующий сигнал
|
прямоугольный с коэффициентом заполнения 50%
|
|
Частота переключения
|
2 мГц ~ 1 МГц
|
|
OSK манипуляция
|
|
Несущая
|
синус
|
|
Источник
|
внутренний / внешний
|
|
Модулирующий сигнал
|
синус, прямоугольный, пила, шум, произвольной формы
|
|
Частота модуляции
|
2 мГц ~ 50 кГц
|
|
Девиация
|
0%~100% длительности импульса
|
|
Вход внешнего запуска
|
|
Диапазон напряжения
|
75 мВскз ~ ± 2,5 В DC+AC
|
|
Полоса
|
5 МГц
|
|
Импеданс входа
|
100 Ом
|
|
Режим свипирования (качания)
|
|
Форма
|
синус, прямоугольный, пила, произвольной формы (кроме DC)
|
|
Закон
|
линейный, логарифмический, ступенчатый
|
|
Диапазон частот
|
от 1 мкГц до 200 МГц
|
|
Направление
|
вверх / вниз
|
|
Время свипирования
|
от 1 мс до 300 с
|
|
Время стояния / возврата
|
от 0 мс до 300 с
|
|
Источник запуска
|
ручной, внешний, внутренний
|
|
Маркер
|
спадающий фронт или синхросигнал (программируется)
|
|
Режим пачек импульсов
|
|
Форма
|
синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC)
|
|
Частота несущей
|
от 2 мГц до 100 МГц
|
|
Количество импульсов в пачке
|
от 1 до 1000000 или бесконечное
|
|
Начальная / Конечная фаза
|
от 0° до 360°
|
|
Внутренний период
|
от 2 мкс до 500 с
|
|
Стробированный запуск
|
внешний запуск
|
|
Источник запуска
|
ручной, внешний, внутренний
|
|
Задержка запуска
|
от 0 нс до 85 с
|
|
Частотомер
|
|
Измеряемый параметр
|
частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения
|
|
Частотный диапазон
|
1 мrГц ~ 200 МГц
|
|
Разрешение по частоте
|
6 разрядов/с
|
|
Диапазон периода
|
5 нс ~ 16 дней
|
Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена)
|
DC связь
|
DC диапазон девиации
|
+1.5 В DC
|
|
1 мкГц ~ 100 МГц
|
50 мВскз ~ ±2,5 В AC+DC
|
|
100 МГц ~ 200 МГц
|
100 мВскз ~ ±2,5 В AC+DC
|
AC связь
|
1 мкГц ~ 100 МГц
|
50 мВскз ~ ±2,5 Вп-п
|
|
100 МГц ~ 200 МГц
|
100 мВскз ~ ±2,5 Вп-п
|
|
Длительность импульса и коэффициент заполнения
|
диапазон частоты: 1 мкГц ~ 5 МГц
диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC
длительность импульса: ≥20 нс
разрешение: 2 нс
|
|
Коэффициент заполнения
|
0 ~ 100%
|
Параметры входа
|
входной импеданс
|
50 Ом,1 МОм
|
|
тип связи
|
AC, DC
|
|
ФНЧ
|
ON: полоса 250 кГц, OFF: полоса 225 МГц
|
|
аттенюация
|
включен: "х10", выключен: "х1"
|
Система запуска
|
уровень запуска: ±2,5 В
|
|
чувствительность: от 0% (гистерезис 140 мВ) до 100% (гистерезис 2 мВ)
|
|
Время счета
|
1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с
|
|
Активация защиты
|
±7 В AC+DC (аттенюатор выключен, 1 МОм)
±70 В AC+DC (аттенюатор включен, 1 МОм)
5 Вскз (50 Ом)
|
Вход/выход 10 МГц
|
|
Вход внешнего опорного сигнала
|
|
|
Частота
|
10 МГц ± 50 Гц
|
|
Уровень
|
от 250 мВп-п до 5 Вп-п
|
|
Время блокировки
|
< 2 c
|
|
Импеданс
|
1 кОм, закрытый вход (AC)
|
|
Сдвиг фазы
|
|
Диапазон
|
от 0° до 360°
|
|
Разрешение
|
0,03°
|
|
Выход внутреннего опорного сигнала
|
|
|
Частота
|
10 МГц ± 50 Гц
|
|
Уровень
|
3,3 Вп-п
|
|
Импеданс
|
50 кОм, закрытый вход (AC)
|
|
Выход синхронизации
|
|
Уровень
|
TTL-совместимый
|
|
Импеданс
|
50 Ом
|
|
Основные характеристики
|
|
Тип дисплея
|
жидкокристаллический, 7" TFT, 800 х 480, 16 млн. цветов
|
|
Питание
|
100~240 В АСскз, 45~440 Гц, CATII
|
|
Интерфейс
|
USB устройство, USB host (2), LAN
|
|
Потребляемая мощность
|
не более 50 Вт
|
|
Рабочая температура
|
10 °C...40 °C
|
|
Габаритные размеры
|
313 х 161 х 117 мм
|
|
Вес
|
3,2 кг
|
